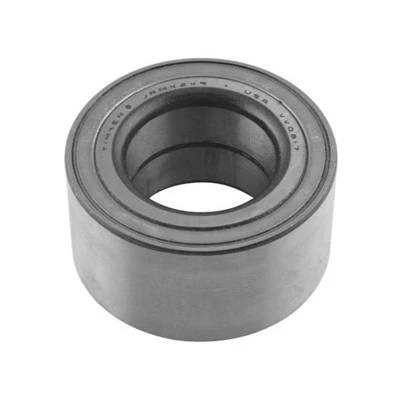

Ako vyzerajú guľkové ložiská s kosouhlým stykom?

Guľôčkové ložiská s kosouhlým stykom sa používajú hlavne na nastavenie axiálnej vôle. Vo všeobecnosti sa používajú v pároch, čo môže zabrániť vyvolaniu dodatočnej axiálnej sily a môže obmedziť ložisko v rozsahu axiálnej vôle v oboch smeroch. Špecifický pozitívny a negatívny spôsob inštalácie guľkového ložiska s kosouhlým stykom by sa však mal kombinovať podľa konkrétnej situácie použitia.
Po prvé, metóda pozitívneho a negatívneho hodnotenia guľkového ložiska s kosouhlým stykom
Predná strana guľkového ložiska s kosouhlým stykom je tenká strana vonkajšieho krúžku a zadná strana je hrubá strana vonkajšieho krúžku. Ak existuje "<" symbol on the bearing, the sharp Angle is opposite and the opening is opposite. The difference between positive and negative mounting of angular contact ball bearings lies in the different installation methods. The tightness of positive and negative matching directly affects the size of bearing clearance, which relates to the running accuracy and service life of bearings.
Dve kladné a záporné guľôčkové ložisko s kosouhlým kontaktom
1. Inštalácia dopredu (inštalácia tvárou v tvár)
Široká strana zvonka, úzka strana zvnútra, druhá úzka strana zvnútra, široká strana zvonka, teda úzky koniec smerujúci k úzkemu koncu, je v kontakte tvárou v tvár. Počas inštalácie sa kontaktný uhol ložiska zbieha smerom k osi otáčania a tuhosť jeho nosného uhla je malá. Pretože vnútorný krúžok ložiska vyčnieva z vonkajšieho krúžku, keď sú vonkajšie krúžky oboch ložísk stlačené k sebe
Keď sa odstráni pôvodná vôľa vonkajšieho krúžku, čo môže zvýšiť predpätie ložiska. Hriadeľ týmto spôsobom má výhody jednoduchej konštrukcie, pohodlnej inštalácie, demontáže a nastavenia. Tepelné predĺženie hriadeľa však zníži axiálnu vôľu ložiska, prípadne sa dokonca zasekne.
2. Reverzná inštalácia (inštalácia back-to-back)
Úzka strana zvonka, široká strana zvnútra, druhá široká strana zvnútra, úzka strana zvonka, teda široký koniec smerujúci k širokému koncu, je v kontakte chrbtom k sebe. Počas inštalácie je línia kontaktného uhla ložiska rozptýlená pozdĺž osi otáčania, čo môže zvýšiť radiálnu a axiálnu uhlovú tuhosť, poskytnúť konfiguráciu ložiska s relatívne vysokou tuhosťou a môže odolať momentu prevrátenia. Pri inštalácii je potrebné zvládnuť zručnosti nastavenia vôle guľôčkového ložiska s kosouhlým stykom, pretože tepelná rozťažnosť hriadeľa zvýši axiálnu vôľu ložiska, štruktúra spätnej inštalácie je zložitejšia a inštalácia, demontáž a úprava je nepohodlná.
Tri kladné a záporné požiadavky na inštaláciu guľkového ložiska s kosouhlým stykom
1. Pozitívna a negatívna koordinácia guľkových ložísk s kosouhlým stykom by sa mala určiť podľa typu, veľkosti, zaťaženia, rýchlosti a toho, či sa vnútorný a vonkajší krúžok otáčajú.
2. Guličkové ložiská s kosouhlým stykom sú štandardné diely. Vnútorný krúžok a čap sú zladené so systémom základných otvorov a vonkajší krúžok a otvor sedla sú zladené so systémom základného hriadeľa. Čím vyššia je rýchlosť otáčania krúžku, tým väčšie je zaťaženie a vibrácie a čím väčšia je zmena pracovnej teploty, tým tesnejšie by sa malo použiť uloženie.
3. Voľný strih by sa mal použiť pre stacionárne rakety, vychádzkové rakety alebo guľôčkové ložiská s kosouhlým stykom, ktoré sa často odstraňujú.
4. Pri návrhu kombinácie guľkových ložísk s kosouhlým stykom je potrebné zvážiť montáž a demontáž ložísk.
5. Vnútorný krúžok guľôčkového ložiska s kosouhlým stykom a uránové hrdlo sú zvyčajne tesné a ložisko je možné pritlačiť k čapu použitím mimoriadnej sily na vnútorný krúžok.
6, veľké guľkové ložiská s kosouhlým kontaktom, ložiská sa môžu po horúcom zaťažení zahrievať v oleji 80 stupňov ~ 120 ° C.
7. Na demontáž guľkových ložísk s kosouhlým stykom sa použijú špeciálne demontážne nástroje. Na uľahčenie demontáže ložísk je vnútorný krúžok na osadení hriadeľa. V ramene hriadeľa by mala byť odkrytá dostatočná výška alebo štrbina, aby sa zmestil koniec s hákom vyberacieho nástroja.
